Συγκολλημένος σωλήνας από ανοξείδωτο χάλυβα ASME SA249 TP304L για τη ναυτιλιακή βιομηχανία
Ο συγκολλημένος χαλύβδινος σωλήνας ASME SA249 TP304L είναι κατάλληλος για πολλές θαλάσσιες εφαρμογές λόγω της χαμηλής περιεκτικότητάς του σε άνθρακα, της ανώτερης συγκολλητικότητας και της αντοχής στη διάβρωση σε σύγκριση με τους συνηθισμένους χαλύβδινους σωλήνες. Ωστόσο, δεν είναι σωλήνας από χάλυβα ναυσιπλοΐας-και έχει περιορισμούς σε εξαιρετικά διαβρωτικά περιβάλλοντα. Τα κύρια χαρακτηριστικά του περιλαμβάνουν: σύνθεση ωστενιτικού ανοξείδωτου χάλυβα, που περιέχει 18% χρώμιο και νικέλιο, καλή μορφοποίηση και συμμόρφωση με τα πρότυπα ASME SA249. Ωστόσο, η αντοχή του στη διάβρωση του θαλασσινού νερού δεν είναι τόσο καλή όσο οι χάλυβες-που περιέχουν μολυβδαίνιο, όπως 316L. Για θαλάσσιες εφαρμογές, θα πρέπει να δίνεται προτεραιότητα σε καταστάσεις που περιλαμβάνουν άμεση και συνεχή επαφή με διαβρωτικό θαλασσινό νερό, όπως τα συστήματα προστασίας του πλοίου ή οι μη κρίσιμες δομές. Εναλλακτικά, μπορεί να θεωρηθεί ως εναλλακτική όταν το κόστος είναι πρωταρχικό ζήτημα και ο κίνδυνος διάβρωσης είναι διαχειρίσιμος.

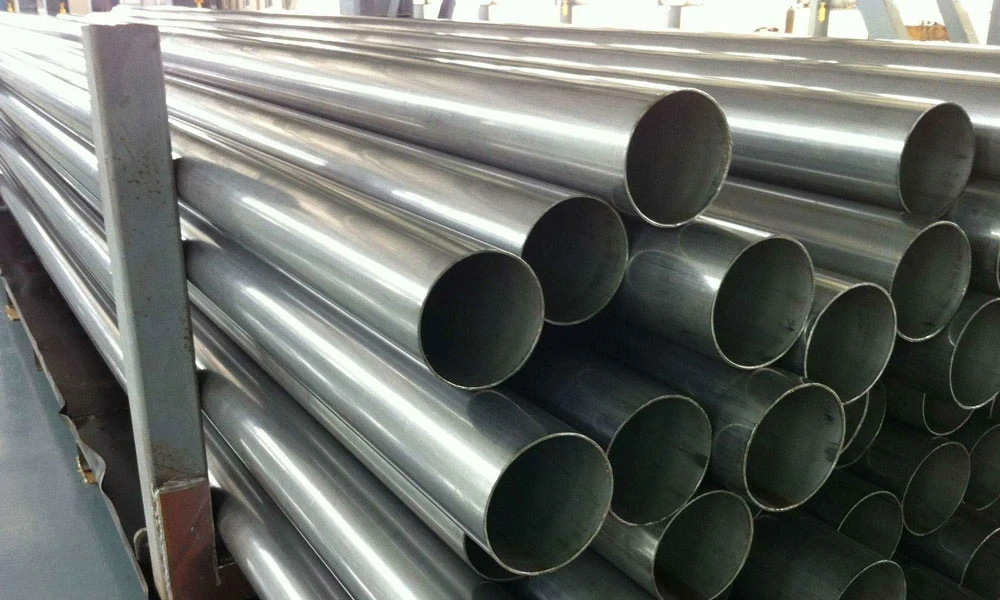

Ποιες είναι οι προδιαγραφές του σωλήνα από ανοξείδωτο χάλυβα 304;
Οι προδιαγραφές του σωλήνα από ανοξείδωτο χάλυβα 304 περιλαμβάνουν τη σύνθεσή του (18% χρώμιο, 8% νικέλιο), τις μηχανικές ιδιότητες (π.χ. ελάχιστη αντοχή διαρροής 30.000 PSI και αντοχή εφελκυσμού 75.000 PSI) και φυσικές ιδιότητες (π.χ. πυκνότητα 7,93 g/cm³ και σημείο τήξης 140 βαθμούς έως 140 βαθμούς). Οι σωλήνες κατασκευάζονται σύμφωνα με διάφορα πρότυπα, όπως το ASTM A312, και διατίθενται σε κατασκευές χωρίς ραφή ή συγκολλημένες, με διαφορετικά μεγέθη, πάχη τοιχωμάτων και μήκη.
ASME SA249 Πρότυπο και Βαθμός Υλικού Εισαγωγή
Το πρότυπο ASME SA249, που αναπτύχθηκε από την Αμερικανική Εταιρεία Μηχανολόγων Μηχανικών (ASME), καλύπτει συγκεκριμένα τις απαιτήσεις για συγκολλημένες σωλήνες από ωστενιτικό ανοξείδωτο χάλυβα που χρησιμοποιούνται σε λέβητες, υπερθερμαντήρες, εναλλάκτες θερμότητας και συμπυκνωτές. Αυτό το πρότυπο διασφαλίζει ότι η σωλήνωση πληροί τις αυστηρές απαιτήσεις ποιότητας και απόδοσης των κρίσιμων εφαρμογών υψηλής-θερμοκρασίας, υψηλής-πίεσης.
Οι TP304 και TP304L είναι από τους πιο ευρέως χρησιμοποιούμενους ωστενιτικούς ανοξείδωτους χάλυβες παγκοσμίως. Ενώ μοιράζονται πολλά χαρακτηριστικά, η κύρια διαφορά έγκειται στην περιεκτικότητά τους σε άνθρακα:
TP304: Μέγιστη περιεκτικότητα σε άνθρακα 0,08%
TP304L: Μέγιστη περιεκτικότητα σε άνθρακα 0,03% (το "L" υποδηλώνει "χαμηλό άνθρακα")
Η πιστοποίηση διπλής-βαθμίδας υποδεικνύει ότι το υλικό πληροί ταυτόχρονα τις απαιτήσεις χημικών και μηχανικών ιδιοτήτων δύο βαθμών, παρέχοντας έτσι μεγαλύτερη ευελιξία για μια ποικιλία εφαρμογών.
ASME SA249 TP304L Συγκολλημένος σωλήνας από ανοξείδωτο χάλυβα Απαιτήσεις χημικής σύνθεσης
Η χημική σύνθεση των συγκολλημένων σωλήνων ASME SA249 TP304/304L πρέπει να συμμορφώνεται με τις ακόλουθες προδιαγραφές:
| Στοιχείο | TP304 Απαιτήσεις | Απαιτήσεις TP304L | Επιπτώσεις διπλής πιστοποίησης |
| Άνθρακας (C) | Λιγότερο ή ίσο με 0,08% | Λιγότερο ή ίσο με 0,03% | Πρέπει να πληροί το αυστηρότερο όριο Λιγότερο ή ίσο με 0,03%. |
| Μαγγάνιο (Mn) | Λιγότερο ή ίσο με 2,0% | Λιγότερο ή ίσο με 2,0% | Πρέπει να πληροί λιγότερο από ή ίσο με 2,0% |
| Πυρίτιο (Si) | Λιγότερο ή ίσο με 1,00% | Λιγότερο ή ίσο με 1,00% | Πρέπει να πληροί λιγότερο από ή ίσο με 1,00% |
| Φώσφορος (P) | Λιγότερο ή ίσο με 0,045% | Λιγότερο ή ίσο με 0,045% | Πρέπει να πληροί Λιγότερο ή ίσο με 0,045% |
| Θείο (S) | Μικρότερο ή ίσο με 0,030% | Μικρότερο ή ίσο με 0,030% | Πρέπει να πληροί λιγότερο από ή ίσο με 0,030% |
| Chromium (Cr) | 18.00-20.00% | 18.00-20.00% | Πρέπει να πληρούνται 18.00-20.00% |
| Νικέλιο (Ni) | 8.00-11.00% | 8.00-12.00% | Συνήθως προσαρμόζεται στις 8.00-12.00 |
SA249 TP304L Συγκολλημένος σωλήνας Μηχανικές Ιδιότητες και Χαρακτηριστικά Απόδοσης
| Ιδιοκτησία | TP304 Απαιτήσεις | Απαιτήσεις TP304L | Σημειώσεις |
| Αντοχή εφελκυσμού | Μεγαλύτερο ή ίσο με 515 MPa | Μεγαλύτερο ή ίσο με 485 MPa | Το TP304L έχει συνήθως ελαφρώς χαμηλότερη αντοχή |
| Ισχύς απόδοσης | Μεγαλύτερο ή ίσο με 205 MPa | Μεγαλύτερο ή ίσο με 170 MPa | Το TP304L έχει χαμηλότερη αντοχή διαρροής |
| Επιμήκυνση | Μεγαλύτερο ή ίσο με 35% | Μεγαλύτερο ή ίσο με 35% | Και τα δύο διατηρούν εξαιρετική ολκιμότητα |
| Σκληρότητα (HRC) | <90 | <90 | Παρόμοια χαρακτηριστικά σκληρότητας |
SA249 TP304/304L Θερμική επεξεργασία συγκολλημένων σωλήνων και διασφάλιση ποιότητας
Όλοι οι σωλήνες υποβάλλονται σε θερμική επεξεργασία ανόπτησης διαλύματος:
Θέρμανση σε μεγαλύτερη ή ίση με 1040 μοίρες (φωτεινή ανόπτηση) κάτω από προστατευτική ατμόσφαιρα
Διατήρηση σε αυτή τη θερμοκρασία για αρκετό χρόνο για να διαλυθούν τα καρβίδια
Ταχεία ψύξη με σβέση νερού ή άλλες μεθόδους για την αποφυγή καθίζησης καρβιδίου
Αυτή η διαδικασία εξασφαλίζει βέλτιστη αντοχή στη διάβρωση και μηχανικές ιδιότητες.
Η διαδικασία παραγωγής ακολουθεί αυστηρές διαδικασίες ποιοτικού ελέγχου:
Επαλήθευση πρώτων υλών: Επιβεβαίωση χημικής σύνθεσης
Έλεγχος διαδικασίας: Παρακολούθηση παραμέτρων συγκόλλησης
Μη-μη καταστροφική δοκιμή (NDT): Συμπεριλαμβανομένης της επιθεώρησης ακτίνων Χ, των δοκιμών υπερήχων και των δοκιμών δινορευμάτων
Καταστροφικές δοκιμές: Τακτικός έλεγχος μηχανικών ιδιοτήτων
Τελική επιθεώρηση: Επαλήθευση διαστάσεων, οπτική επιθεώρηση και υδροστατική δοκιμή όταν είναι απαραίτητο.
Κατασκευή και Πρότυπα
Προδιαγραφές: Αυτό το προϊόν κατασκευάζεται σύμφωνα με τις απαιτήσεις για συγκολλήσιμους σωλήνες από ανοξείδωτο χάλυβα στο πρότυπο ASME SA249.
Συγκόλληση: Λόγω της χαμηλής περιεκτικότητάς του σε άνθρακα, αυτό το προϊόν είναι κατάλληλο για συγκόλληση, αλλά πρέπει να χρησιμοποιηθούν κατάλληλες διαδικασίες συγκόλλησης για να διατηρηθούν οι ιδιότητες του υλικού.
Δοκιμές: Αυτό το προϊόν υποβάλλεται σε διάφορες δοκιμές, συμπεριλαμβανομένων δοκιμών μηχανικών ιδιοτήτων και μη-μη καταστροφικών δοκιμών, για να διασφαλιστεί η ποιότητα.
Η Gnee Steel ειδικεύεται στην παραγωγή μιας μεγάλης γκάμας προϊόντων από ανοξείδωτο χάλυβα. Η συσκευασία του προϊόντος της Gnee Steel περιλαμβάνει: Χάλυβας ιμάντες: Οι σωλήνες με εξωτερική διάμετρο 3 ιντσών ή μικρότερη συνήθως δένονται μεταξύ τους με μεμβράνη πολυπροπυλενίου για την αποφυγή σκουριάς κατά τη διάρκεια της μεταφοράς στον ωκεανό και στη συνέχεια ασφαλίζονται με χαλύβδινο λουράκι. Ξύλινες θήκες/Κιβώτια: Οι σωλήνες συσκευάζονται συνήθως σε ξύλινες θήκες ή κιβώτια για την προστασία των σωλήνων κατά τη μεταφορά, ειδικά εκείνων που είναι μακρύτερες ή έχουν μεγαλύτερη διάμετρο. Συσκευασία αξιόπλοων εξαγωγών: Οι προμηθευτές συνήθως χρησιμοποιούν τυπικές μεθόδους συσκευασίας εξαγωγής που μπορούν να αξιοποιήσουν τη θάλασσα, οι οποίες μπορεί να περιλαμβάνουν μια ποικιλία υλικών και τεχνικών για την προστασία των σωλήνων κατά τη μεταφορά. Συσκευασία μουσαμά: Αυτό εμποδίζει τη βροχή, το θαλασσινό νερό και άλλους εξωτερικούς παράγοντες να διεισδύσουν στα κιβώτια εξαγωγής κατά τη μεταφορά. Η Gnee Steel ειδικεύεται στην παραγωγή και πώληση υλικών κραμάτων. Τα προϊόντα της Gnee Steel χρησιμοποιούνται ευρέως στους τομείς της αεροδιαστημικής, των χημικών, της ενέργειας, της αυτοκινητοβιομηχανίας και της πυρηνικής ενέργειας και μπορούμε να παρέχουμε προσαρμοσμένες λύσεις υλικών κραμάτων με βάση τις ανάγκες των πελατών. Για τιμολόγηση υλικών κραμάτων ή προσαρμοσμένες λύσεις υλικών κραμάτων, επικοινωνήστε μαζί μας για μια προσφορά:ru@gneesteelgroup.com
